高扭矩步进电动机：综合指南

步进电动机代表了现代运动控制的基石，提供精确的定位和重复性，而无需复杂的反馈系统。这些无刷的，同步的电动机将数字脉冲转换为精确的机械轴旋转，以离散的步骤移动。这种特征使它们在从消费电子到复杂工业机械的应用中必不可少。但是，当应用不仅需要精度，而且需要大量的力量，以移动重负荷，克服摩擦或在压力下保持位置时，标准的步进电动机可能不足。这是类别的 高扭矩步进电动机 变得至关重要。

在步进电动机的背景下，“高扭矩”是指与类似物理尺寸或框架的标准电动机相比，电动机产生较高旋转力的能力。扭矩是电动机强度的基本衡量标准，决定了它可以加速，驱动和保持静止的负载。高扭矩的重要性在苛刻的应用中不能夸大。例如，在机器人技术中，高扭矩对于必须支撑机器人臂及其有效载荷重量的联合执行器至关重要。在CNC加工中，它确保切割工具可以精确地通过材料移动而不会停滞。本质上， 高扭矩步进电动机弥合了确定准确性的需求与实质机械能力的需求之间的差距 ，在要求两者的领域实现创新。

了解步进电动机

为了充分欣赏高扭矩步进电动机的优势，必须首先了解有关所有步进电动机的基本原则。与标准的直流电动机在施加电压时连续旋转不同，步进电动机以固定角度增量（称为台阶）移动。电动机的内部结构由一个固定部分（定子）组成，带有多个电磁线圈和一个旋转部分（转子），通常包含永久磁铁或磁性渗透的芯。通过在特定序列中为定子线圈供电，创建了一个吸引转子的磁场，从而使其与该场保持一致，从而与从控制器接收到的每个脉冲进行精确的角度旋转。

步进电动机有几种基本类型，每个类型都有不同的操作特征。 永久磁铁（PM）步进电动机 具有带永久磁铁的转子，提供了良好的保持扭矩和相对较大的步长，但与其他类型相比，它们通常提供较低的分辨率和扭矩。 可变不情愿（VR）步进电动机 具有与最小不情愿的磁场路径对齐的软铁转子（磁性电阻）；这些今天不常见。最普遍的类型，尤其是在高性能应用中，是 混合步进电机 。该设计结合了PM和VR电动机的原理，利用具有与齿电磁定子相互作用的牙齿的永久磁铁转子。这种混合配置允许很小的步骤角度，高扭矩输出和出色的位置精度，使其成为主要的设计 高扭矩步进电机 申请。

几个关键术语对于理解步进电机规格至关重要。这 步长 定义轴旋转的角度距离，每个脉冲通常为1.8°（200步/革命）或0.9°（400个步骤/革命），用于混合动力电动机。 保持扭矩 电动机静止且绕过绕线电通电时，电动机可以发挥的最大扭矩，这是A的关键评级 高扭矩步进电机 因为它表明其能够持有外力的位置。反过来， 定位扭矩 当电动机绕组未通电时，是由永久磁铁转子和定子之间的磁相互作用引起的；这提供了轻微的被动持有力。

什么是高扭矩？

定义步进电动机的扭矩

用机械术语，扭矩是对物体施加的旋转力的度量。对于步进电动机，这是电动机轴可以产生或抵抗运动的旋转力。它类似于线性系统中力的概念。因此，高扭矩表示电动机产生强旋力的能力。这对于涉及加速重载，高摩擦驱动机制或在恒定外部压力下保持精确定位的应用是至关重要的。重要的是要区分 高扭矩步进电机 不一定是不同类别的电动机，而是该工程旨在​​交付扭矩值高于其框架尺寸的标准基线的指定。

如何测量和指定扭矩

步进电动机中的扭矩通常在牛顿 - 米特（N·M）或盎司英寸（OZ-IN）中测量。电动机数据表中发现的最重要的扭矩规范是 保持扭矩 。当电动线圈完全耗电时，这是电动机可以停滞产生的最大扭矩。它是电动机强度的主要指标。另一个至关重要的表示是 扭矩曲线 ，该图可将电动机的可用扭矩与其旋转速度绘制。这条曲线至关重要，因为由于电感和返回电动势的影响，步进电动机的扭矩随着速度的增加而降低。了解 步进电动机速度与扭矩 关系对于选择将在应用程序的整个所需操作范围内进行充分执行的电动机至关重要，从而确保其不会以较高的速度停滞。

影响扭矩的因素

步进电动机的扭矩输出不是固定值。它受几种操作和设计因素的影响。电机绕组提供的电流是主要驱动器。较高的电流通常会导致更强的磁场，从而导致更高的扭矩，直到电动机的设计极限。供应电压也起着至关重要的作用，尤其是在较高速度下。更高的电压使电流可以更快地改变电动机绕组的方向，从而有助于保持旋转速度的扭矩。电动机的物理设计，包括其磁性材料的质量，定子牙齿的数量以及转子和定子之间的气隙，都设计为最大化扭矩产生。例如， NEMA 23高扭矩步进电机 将使用这些因素进行设计，以提供比标准NEMA 23电动机提供更多扭矩的因素。

高扭矩步进电动机的优势

利用一个 高扭矩步进电机 是可用于运动控制任务的机械功率的显着增加。这种增强功能转化为几个关键好处，这对于苛刻的应用程序的成功至关重要。最明显的好处是能够处理更大的惯性负荷并克服实质性摩擦。在CNC路由器或自动输送带等系统中，电动机不仅必须移动工具头或皮带，而且还必须迅速加速和减速质量。扭矩不足的电动机会在此类需求下停滞或失去步骤，而 高扭矩步进电机 提供必要的力量来确保可靠的操作，从而扩大可能的应用程序范围并改善现有应用程序的鲁棒性。

提高精度和位置误差的显着降低 是另一个主要优势。高 保持扭矩 这些电动机的特征使他们能够对出乎意料的外力或振动保持严格的位置。这对于精确组件或医疗设备定位等应用至关重要，即使是微小的偏差也会导致故障。此外，实质性的扭矩储备有助于防止失速，这是失去步骤的常见原因。当电动机无法执行指挥运动时，会发生丢失的步骤，从而导致开环系统无法检测到的累积位置误差。通过在其扭矩能力范围内运行良好 高扭矩步进电机 极大地降低了这种风险，确保机器的实际位置始终与控制器指挥的预期位置相匹配。

最后，这些电动机提供了更大的设计灵活性和寿命。工程师不会被迫将电动机推向其操作限制，这通常会导致过热和寿命减少。相反，他们可以选择一个 高扭矩步进电机 在其性能信封内有效而冷静地运行。此净空还允许系统在没有灾难性故障的情况下更优雅地处理可变负载或意外障碍物。使用更紧凑的电机框架的能力，例如 NEMA 23高扭矩步进电机 ，为了实现否则可能需要更大，更麻烦的框架的性能，是该技术的直接好处，从而实现了更精简和有效的机械设计。

高扭矩步进电动机的应用

精度，可靠性和权力的独特组合使得 高扭矩步进电机 适用于众多行业的大量应用。他们在没有反馈传感器的离散步骤中提供受控运动的能力简化了系统设计，同时确保准确性。

在 机器人技术 ，这些电动机是关节运动合适的执行器，尤其是在 机器人武器 那必须处理重载。这 高扭矩步进电机 for robotics 提供必要的力量来阐明四肢和握手，同时支撑手臂本身及其携带的物体的重量。这对于从工业集会和焊接到复杂的实验室自动化的任务至关重要。这 保持扭矩 确保手臂可以在不漂移的情况下保持其位置，即使在动力上，但不会运动。

CNC机器 代表一个经典的应用程序，其中精度和功率是不可谈判的。一个 CNC路由器的步进电机 应用必须通过金属，木材或塑料等材料移动切割工具，并遇到明显的阻力。这 高扭矩步进电机 确保准确遵循工具路径而不会停滞，这会破坏工件并可能损坏机器。相同的原理适用于其他CNC设备，例如车床，等离子切割器和激光切割器，在质量和生产力上，一致性的性能至关重要。

世界 3D打印 在很大程度上依靠轴运动和丝挤出的步进电动机。随着打印机的尺寸和速度增加，随着ABS和Nylon等材料需要更多的力才能推动挤出机，对扭矩的需求会上升。一个 3D打印机高扭矩的步进电机 通过防止X，Y和Z轴上错过的步骤来确保精确的层对齐，而高扭矩挤出机电机可提供一致的细丝流，从而提高打印质量和可靠性。

工业自动化 这些电动机无处不在的广阔领域。他们将传送带系统驱动到 包装机械 ，启动阀门和位置组件 采摘机器 。在这些环境中，耐用性和连续操作至关重要。使用 工业高扭矩步进电机 确保长期的可靠性和以数百万次精确度以高精度执行重复性任务的能力。对于恶劣的环境，诸如 IP65高扭矩步进电机 甚至一个 IP67额定室外步进电机 可用于抵抗灰尘和水分进口。

医疗设备 需要最高水平的精度，清洁和可靠性。 高扭矩步进电动机 用于自动分析仪，输液泵，外科机器人和成像设备等设备。他们的精确运动控制样品处理，剂量输送以及传感器和工具的位置。在许多情况下， 实验室自动化的低噪声步进电机 或指定医疗用途以确保安静的操作环境。步进电动机操作的可预测性质，加上高扭矩，使其非常适合这些敏感应用。

除此之外，专门的应用程序正在不断出现。它们被用 汽车执行器 镜面调整和节气门控制 印刷机 用于准确的纸张饲料，以及在可再生能源系统中 太阳能跟踪器步进电动机高扭矩 调整面板以跟随太阳和进入的单元 风力涡轮螺距控制 机制。

如何选择正确的高扭矩步进电机

选择适当的 高扭矩步进电机 对于特定应用，需要对几个关键参数进行系统评估。错误的选择会导致性能不佳，运动失速，过热或过早故障。

扭矩要求

最关键的步骤是准确确定应用程序的扭矩要求。这涉及计算加速载荷惯性所需的扭矩并克服任何连续力，例如摩擦或重力。电动机必须提供超过整个操作速度范围内应用所需的峰值扭矩的扭矩， 步进电动机速度与扭矩 曲线。最好的做法是将安全保证金比计算出的要求占30-50％，以说明不可预见的变量（例如摩擦变化或制造公差）。咨询 步进电动机扭矩图 对于候选电机，必须验证其扭矩曲线是否在低速和高速下满足应用程序的需求。

运动尺寸和框架

电动机的物理尺寸，通常由 NEMA 框架大小（例如NEMA 17，NEMA 23，NEMA 34）提供了其功率能力的一般指示。一个 NEMA 23高扭矩步进电机 通常会比NEMA 17电动机提供更多的扭矩，而 大框架步进电机 就像NEMA 34一样，能够更高的扭矩输出。但是，仅框架尺寸并不是一个完美的指标。材料的内部设计和质量极大地影响了实际的扭矩。选择必须平衡扭矩要求与机器内的可用空间和安装约束。

电压和电流

将电动机的电气规格与驾驶员和电源匹配对于实现额定性能至关重要。电动机的 当前评分 是它可以处理而无需过热的每个阶段的最大电流。驾驶员必须能够传递此电流。供应 电压 同样重要。较高的电压使电流可以在电动机绕组中迅速升高，这对于以更高速度保持扭矩是必要的。操作电源太低电压的电动机将随着速度的增加而迅速下降扭矩，这一现象在电动机的扭矩曲线上清晰可见。

步长

这 步长 确定电动机的内在分辨率。标准的1.8°电动机每革命提供200个步骤，而0.9°电动机可提供400步。对于需要非常好的位置控制的应用，较小的步长或使用能够使用的驾驶员 微层 是有利的。重要的是要记住，虽然微填充增加了分辨率，但并不能显着提高准确性。在微杆位置下产生的扭矩低于在全步骤位置的扭矩。

环境因素

这 operating environment must be considered to ensure reliability. Factors such as ambient temperature, presence of contaminants like dust or moisture, and exposure to vibrations can impact motor selection. For example, in a wash-down environment or an outdoor application, an IP65高扭矩步进电机 或更高以防止损坏。高环境温度可能需要使电动机（在其最大扭矩规格低于最大扭矩规格以下）降低电动机，以防止过热或选择具有较高温度类别的电动机。

顶部高扭矩步进电机产品

从一系列可用的范围中选择特定模型 高扭矩步进电机s 可能令人生畏。以下概述介绍了一系列按其典型的应用程序强度分类的产品，突出了关键功能，而无需引用特定品牌名称。此列表说明了工程师和设计师可用的多样性。

1. NEMA 17高扭矩步进电机： 在空间有限但不能损害性能的应用中，这款紧凑的电动机是一个工作马。它在高端非常受欢迎 3D打印 和小型自动化。现代版本提供的扭矩值可与较大的较旧型号媲美，使其非常适合精密仪器和紧凑 机器人技术 关节。

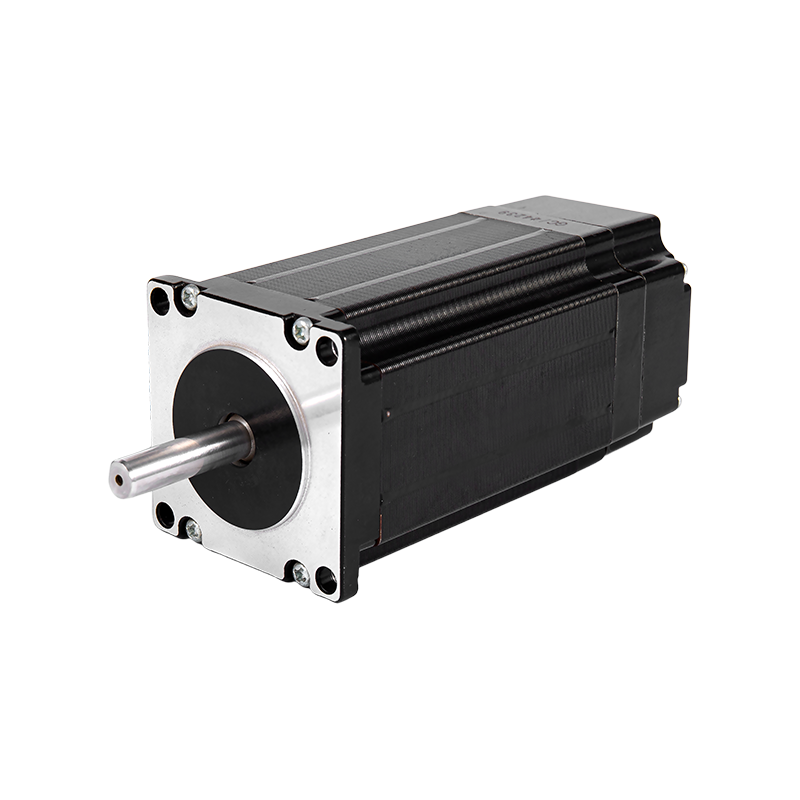

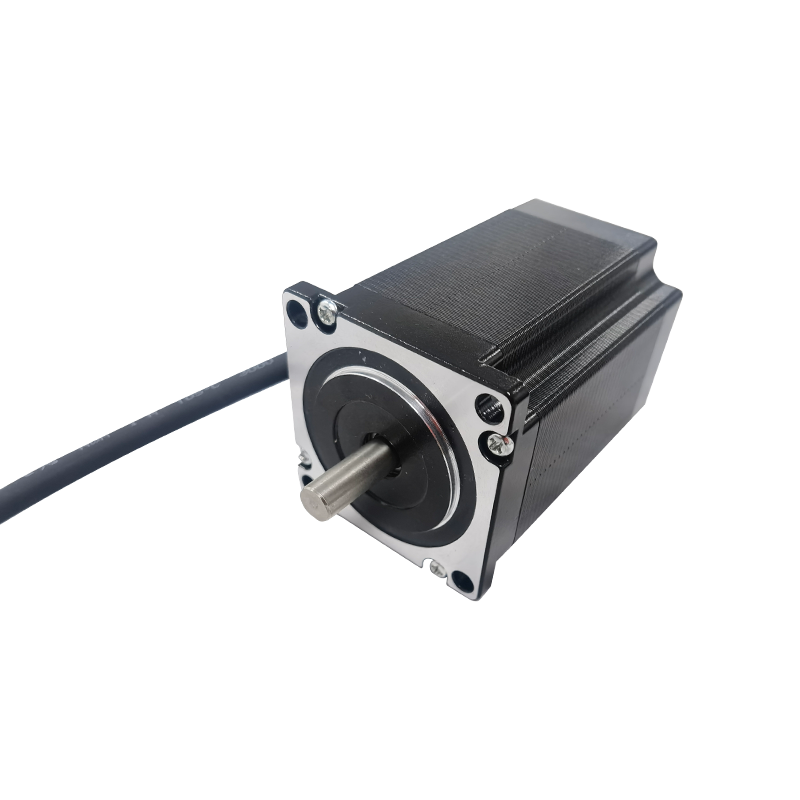

2. NEMA 23高扭矩步进电机： 可以说是苛刻的台式应用程序最常见的框架尺寸，是 NEMA 23高扭矩步进电机 提供尺寸，功率和成本的良好平衡。这是合适的选择 CNC路由器 ，小型铣床和较大的机器 3D打印机 。它的多功能性使其适用于广泛的 工业自动化 任务。

3. NEMA 34高扭矩步进电机： 当需要大量力量时， 大框架步进电机 是下一步。它是为重型设计的 CNC 必须移动重大负载的机器，工业巨架和自动化系统。这些电动机对于需要高推力的应用至关重要，例如在大幅面中 打印机械 .

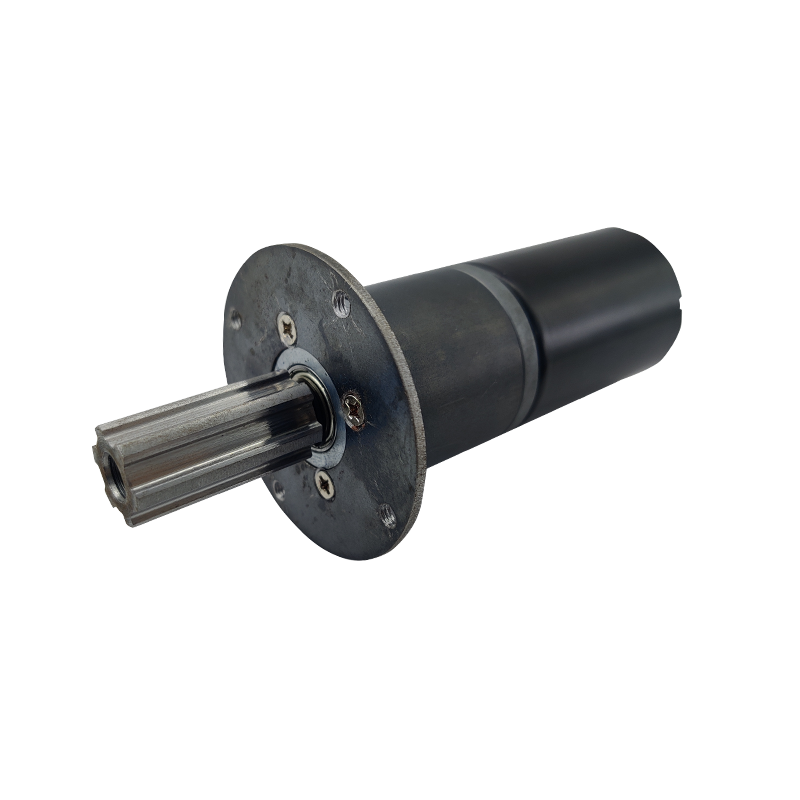

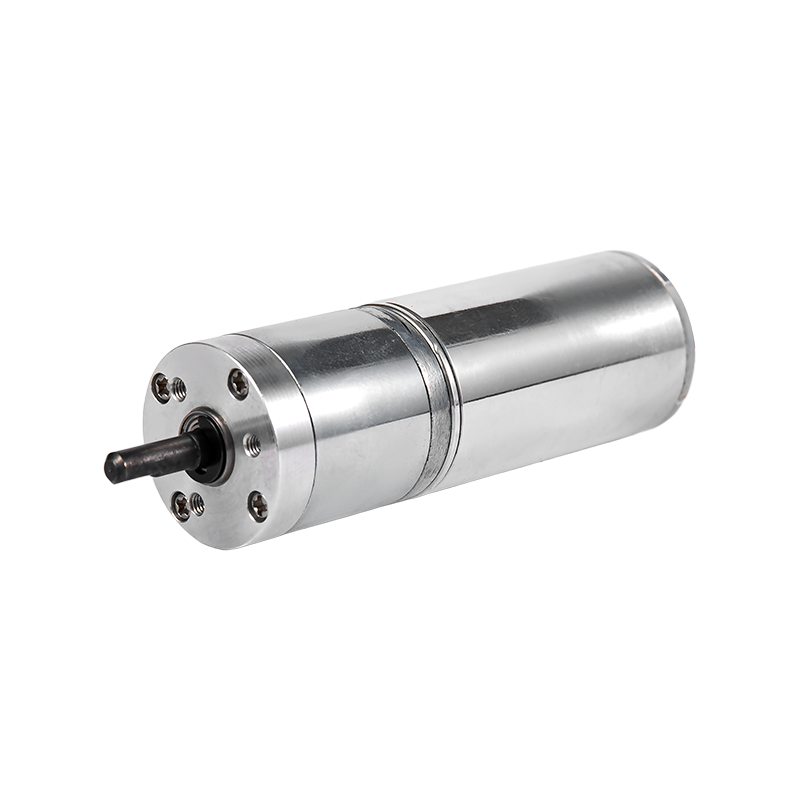

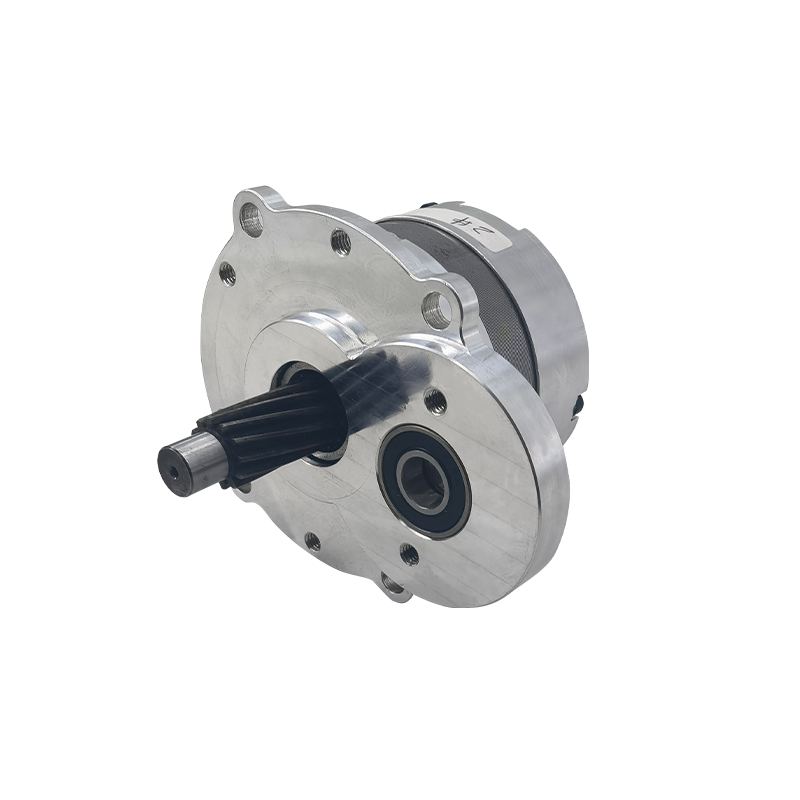

4. 齿轮步进电机： 这种类型将行星变速箱与标准集成 混合步进电机 。齿轮降低量乘以输出扭矩，同时降低输出速度，从而产生异常 低RPM高扭矩电动机 。这对于诸如输送机驱动器，气门执行器以及任何需要以缓慢而受控速度高力的系统等应用是理想的选择。

5. 防水步进电机（IP65/ip67）： 专为恶劣环境而设计 IP65高扭矩步进电机 是防尘的，可以防止水喷气机，使其适合食品和饮料加工， 包装机械 和户外应用。一个 IP67额定室外步进电机 提供更大的保护，以防止暂时沉浸，非常适合 太阳能跟踪器 系统或农业设备。

6. 闭环高扭矩步进电机： 这个高级系统结合了 高扭矩步进电机 带有集成的编码器。编码器向专业驱动程序提供实时反馈，创建一个 闭环 可以检测并纠正错过步骤的系统。该技术提供了步进电机的简单性，具有伺服器的可靠性和高速性能，非常适合任务至关任务 医疗设备 和高通量 采摘机器 .

7. 带有集成编码器和变速头的高扭矩步进电机： 这代表了一种高度工程的解决方案，该解决方案包装电动机，用于扭矩乘法的齿轮头以及用于位置反馈到单个单元中的编码器。这 带有集成编码器和齿轮的电机 简化了复杂运动任务的设计和安装，在紧凑的包装中提供高扭矩，低速和控制保证 机器人武器 和 汽车执行器 .

8. 超精确的步进电机： 这se motors are engineered for applications requiring the utmost accuracy and smoothness, such as in 医疗设备 制造或实验室自动化。它们通常具有非常细的台阶角度，并通过最小的振动和噪声进行了优化，并作为一个 实验室自动化的低噪声步进电机 .

9. 受管制行业的经过认证的步进电机： 医疗，航空或面向公共设备的电动机通常需要正式认证。一个 带有CE / UL / ROHS认证的步进电机 展示符合国际安全，环境和电磁兼容性标准，这是许多人的先决条件 医疗设备 和 consumer-facing applications.

10. 定制的高扭矩混合型步进电动机： 对于具有独特的机械，电气或环境约束的应用 定制的高扭矩混合型步进电机 可能是唯一的解决方案。供应商可以通过特殊修改标准设计 轴尺寸 ，连接器，绕组，涂料或磁性材料，以满足精确的性能和形式的要求。

驾驶高扭矩步进电动机

从一个 高扭矩步进电机 完全取决于将其与正确的驱动电子设备配对。电动机本身是一个被动设备；驱动器和电源确定了它如何有效地将电能转换为机械运动。

步进电动机驱动器 是控制信号与电动机之间的关键联系。他们从运动控制器中采取低功率步骤和方向脉冲，并将其转换为驱动电动机绕组所需的高功率电流。为了 高扭矩步进电机s ，驱动技术的选择至关重要。基本驱动程序以全步或半步的方式运行，这对于某些应用来说足够，但通常会导致明显的振动。 微分驱动器 强烈建议使用。他们以电子方式将每个步骤分为较小的微杆，从而导致运动明显平滑，降低了听觉噪声并提高了低速稳定性。驾驶员提供一致电流的能力对于保持扭矩至关重要，尤其是在较高速度下。

电源 必须小心地选择。电源电压应大大高于电动机的额定电压，以克服以速度生成的后电动势。一个普遍的经验法则是使用电源电压5到20倍，只要驾驶员的最大电压额定值不超过电动机的额定电压。电源还必须能够传递电动机所需的电流。供应的当前评级（以放大器为单位）至少应等于所有电动机所要求的电流总和，尽管建议峰值需求的保证金。

控制信号 是决定运动的数字命令。绝大多数现代步进驾驶员都使用简单的两信号界面：步骤和方向。步骤线上的每个脉冲命令电动机移动一个增量（一个步骤或微杆）。这些脉冲的频率决定了电动机的速度。方向线上的水平（高或低）决定旋转方向。这种简单使控制 高扭矩步进电机 对于微控制器和PLC，直接直接。

接线和连接 必须正确执行以确保可靠性并防止损坏。使用足够仪表的电线对于处理电动机的电流至关重要，而无需过多的电压降或加热。与驾驶员的连接应该是安全的，最好将屏蔽电缆用于步骤和方向信号以保护它们免受电噪声的影响，这可能会导致电动机行为不稳定。驾驶员，电源和电机框架的适当接地对于稳定操作也至关重要。

解决常见问题

即使选择了正确的 高扭矩步进电机 和驱动系统，操作过程中可能会出现问题。了解常见问题的根本原因对于维持系统的可靠性和性能至关重要。

电动机失速 是最常见的问题之一。当负载所需的扭矩超过电动机可以以给定速度产生的扭矩时，就会发生这种情况。主要原因是电动机能力与应用程序的要求之间的不正确匹配，通常由 步进电动机速度与扭矩 曲线。停滞也可能是由于电源不足而引起的。无法提供足够电压的尺寸不足的电源会随着速度提高而导致扭矩迅速下降。同样，将电动机额定值低于电动机的电流限制的驱动器将阻止电动机产生完整的扭矩。解决方案包括使用更大的安全边距重新计算扭矩要求，选择具有较高扭矩曲线的电动机，增加驾驶员限制内的电源电压，或正确配置驾驶员的当前输出。

过热 是步进电动机的自然特征，因为它们即使在静止时也会吸收电流。但是，过多的热量会降解绝缘层并缩短 步进运动生命周期 。最常见的原因是在延长其最大电流等级处操作电动机。使用过多的电流实现的扭矩比电动机设计的要高的扭矩会产生热量。其他原因包括在扭矩产生较高或在应用环境中冷却不足的低速下的高速率。为了减轻过热，请确保适当地设置驾驶员的电流（通常为电动机的额定电流），并且不必要地不高。改善电动机周围的气流或添加散热器可能是有效的。对于需要高扭矩的连续不愿应用，选择具有比严格必要的扭矩更高的电动机可以使其运行较冷。

振动和噪音 是步进电动机离散的步骤本质所固有的，但在精确应用中可能会成为问题。这些问题在低速和电动机的共振频率下最为明显。振动会导致过早的机械磨损，并降低敏感系统中的定位精度。主要解决方案是使用 微层 驱动器，使整个步骤之间的运动平滑，可显着降低振动和可听见的噪声。从机械上讲，确保电动机牢固地安装并正确耦合到负载会抑制振动。如果以特定速度的共振是一个问题，则可以对控制系统进行编程以快速通过这些速度加速，而不是在其中稳定运行。

定位不正确 在开环系统中，系统几乎总是表明丢失的步骤。当电动机无法移动到指挥位置时，这会发生这种情况，因为负载扭矩超过了可用的电动机扭矩。该系统不知道该错误，导致累积的位置漂移。根本原因通常是不足的扭矩，类似于失速。但是，这也可能是由于突然的冲击负荷或过度加速速率引起的，这些速度需要超出电动机的能力。为了防止不准确，必须针对扭矩曲线验证初始电动机的选择。对于错过步骤不可接受的应用，最强大的解决方案是过渡到 闭环高扭矩步进电动机 系统。该系统使用编码器来监视位置，并将自动纠正任何错过的步骤，从而确保具有伺服器可靠性的步进准则。

高扭矩步进电动机的未来趋势

这 field of 高扭矩步进电机s 不是静态的；它正在发展，以满足日益复杂的自动化和精确工程的需求。几个关键趋势正在塑造他们的未来发展。

运动材料和设计的进步 导致功率密度不断改善。使用高级永久磁铁（例如近去的磁极）以及改善定子和转子芯的层压钢，使制造商可以从给定的框架尺寸中提取更多扭矩。在不牺牲性能的情况下进行微型化的这种趋势可以设计出更紧凑，更强大的机械。研究新的磁性材料和优化的电磁几何形状有望在效率和扭矩输出方面进一步提高。

与高级控制系统集成 是一种主要趋势，主要是由 闭环 技术。步进和伺服系统之间的区别是模糊的 用编码器的步进电机 解决方案变得更具成本效益和普遍性。未来的驱动程序将采用更复杂的算法，这些算法不仅可以正确地解决位置错误，还可以主动削弱振动，并根据负载实时优化当前消耗。这个智能控制最大化 电动机扭矩 在提高光滑度和效率的同时可用。

这 对节能高扭矩电动机的需求增加 正在影响设计优先事项。随着可持续性成为核心工程的关注，有推动减少步进电动机固有的能源消耗，即使在停滞状态下，这通常会吸收全电流。新的驱动器技术正在出现，可以在满满时动态减少电动机电流 保持扭矩 不需要，在不损害性能的情况下，显着削减了动力使用和热量产生。这对于电池式应用和能源成本巨大的大规模工业设施尤为重要。

结论

高扭矩步进电动机 对于需要精确的位置控制和实质性机械力的大量现代应用，是一项至关重要的促进技术。从铰接的关节 机器人武器 强大的驱动器 CNC路由器 以及可靠的执行器 医疗设备 ，这些电动机提供了一个独特的解决方案，可以平衡性能，简单性和成本效益。

高扭矩步进电机 借助对应用程序要求的透彻了解，尤其是在整个操作速度范围内所需的扭矩。仔细考虑运动尺寸，电气规格和环境条件等因素至关重要。此外，如果不将电动机与正确匹配的驾驶员和电源配对，实现最佳性能是不可能的。
